Dalla sua costituzione come organizzazione di volontariato, CER si occupa di telecomunicazioni di protezione civile adottando esclusivamente soluzioni professionali.
In particolare nel contesto delle trasmissioni radio, a partire dal 2005 ci riferiamo allo standard digitale TETRA, utilizzato nella rete della Regione Emilia-Romagna per le comunicazioni legate alla sicurezza del territorio. In questo ambito abbiamo da subito sviluppato progetti finalizzati all'integrazione dei vari sistemi tecnologici da noi adottati, con particolare riferimento alle trasmissioni satellitari che ci hanno consentito di estendere il servizio radio regionale TETRA per mezzo di un sistema rilocabile, operativo a livello globale in qualsiasi località di intervento della nostra protezione civile .
Nel corso del 2014, Communications Emergency Rescue ha invece attivato due ponti radio in banda UHF, funzionanti in standard DMR e per i soli usi radioamatoriali. Lo scopo è stato quello di promuovere la conoscenza e l'utilizzo delle tecnologie digitali anche nel contesto dilettantistico.

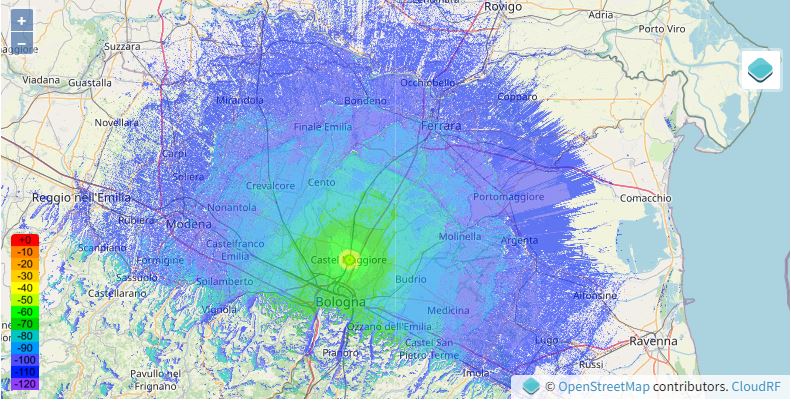

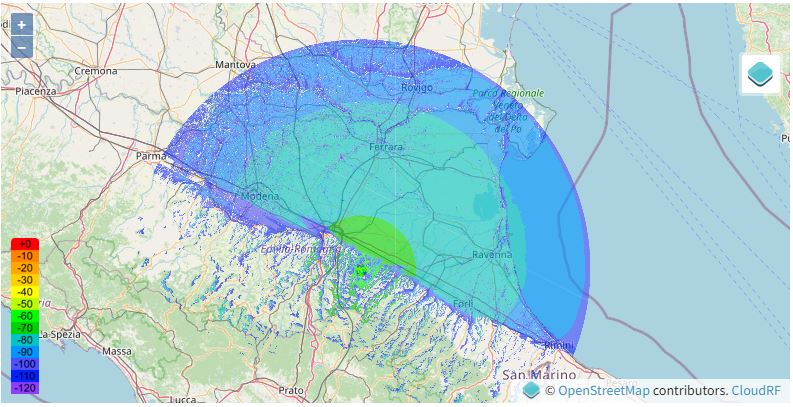

Il primo dei due, attualmente con indicativo ministeriale IR4UCO (Ponte: Hytera RD985 - TX 430.6125 / RX 435.6125 - hslm: 110m), è operativo da una delle torri per telecomunicazione di Castel Maggiore (BO) e consente l'accesso indoor nella città di Bologna e dintorni. Il secondo, con nominativo IQ4EV (Ponte: Motorola DR3000 - TX 430.2375 / RX 435.2375 - hslm: 625 m), è collocato a Montegrande (BO) ed in virtù della sua posizione strategica copre una vasta area a nord tra Parma e Rimini. I ponti ripetitori afferiscono al network Brandmeister e sono inseriti nel Cluster Reno TG222051.
Sempre per scopi radioamatoriali recentemente abbiamo integrato il sistema esistente con un ulteriore ponte radio UHF di facile trasporto e gestione, avente funzione di back-up.

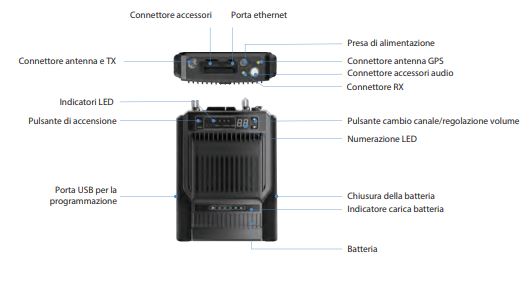

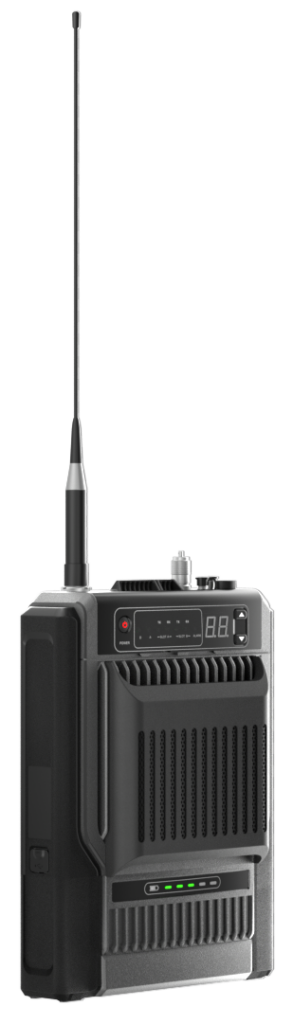

L'apparecchio è un Hytera HR655H certificato MIL-STD-810-G che consente sia la modalità analogica sia quella digitale DMR Tier II su singolo sito o in rete multisito attraverso connessione IP (Multi IP Site Connect). La connettività rende possibile anche il controllo remoto del ripetitore ed eventualmente della rete.

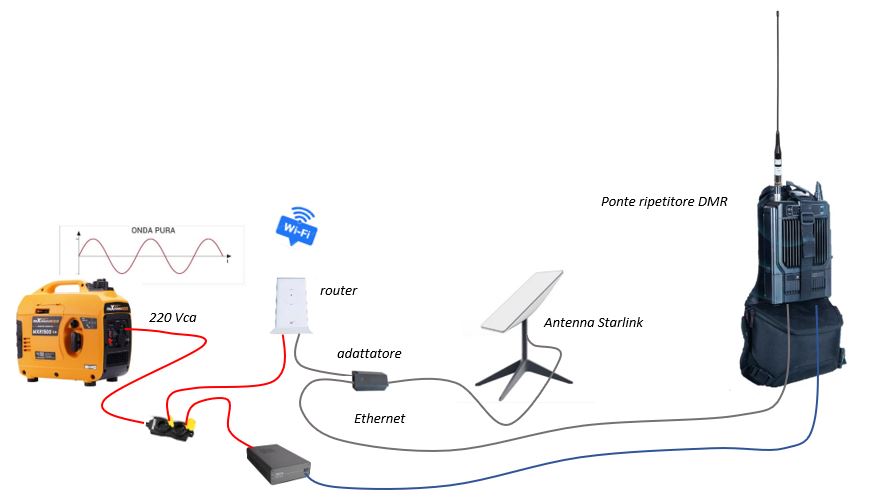

L’HR655 è programmabile sia in frequenza sia in potenza ed è dotato di batteria per l'emergenza oppure per il funzionamento autonomo in campo. L' allestimento può quindi avvenire o presso una postazione attrezzata, che prevede l'impiego di un alimentatore per la carica in "tampone" della batteria e l'utilizzo di una antenna esterna, oppure secondo una configurazione "portatile", compresa l'opzione spalleggiabile con "backpak accessorio" e stilo collegato direttamente in un apposito connettore d'antenna. Il filtro duplexer è integrato nell'apparecchio.
Un secondo ponte radio Hytera HR655L in gamma VHF, è stato invece predisposto per le attività esclusive della colonna mobile di protezione civile della Regione Emilia Romagna. Il ponte può essere reso operativo sulle frequenze che il Ministero dello Sviluppo Economico ha assegnato al Dipartimento Nazionale e che sono a disposizione delle regioni secondo l'assegnazione stabilita a suo tempo dal tavolo tecnico ministeriale. La gestione dell'impianto avverrà naturalmente in sintonia con le indicazioni della protezione civile nazionale e regionale.
Il sistema integra la dotazione tecnologica del nostro veicolo speciale TLC ed è collegato alla rete internet attraverso connettività terrestre 4/5G e satellitare (Ka SAT e Starlink).
All'occorrenza la postazione potrà naturalmente essere resa indipendente dal veicolo e gestita in modalità rilocabile o portatile attraverso alimentazione e connettività autonome.
Dati Tecnici
Ricevitore:
Sensibilità:
Analogico: 0,18µV (12dB SINAD); 0,16µV (Tipico) (12dB SINAD)
Digitale: 0,20µV – BER 5%; 0,18µV – BER 5% (Tipico)
Selettività canale adiacente: TIA-603: 65dB 12.5kHz; 75dB 20/25kHz - ETSI: 60dB 12.5kHz; 70dB 20/25kHz
Intermodulazione: TIA-603: 75dB 12.5/20/25kHz - ETSI: 70dB 12.5/20/25kHz
Reiezione risposta alle spurie: TIA-603: 80dB 12.5/20/25kHz -ETSI: 80dB 12.5/20/25kHz
Blocking: 90 dB
Ronzio e rumore: 40dB 12.5kHz; 43dB 20kHz; 45dB 25kHz
Emissione spurie: Minore di 1 GHz minore di -57dBm - Maggiore di 1 GHz minore di -47 dBm</br<>
Trasmettitore
Uscita di potenza: Alta potenza 1-25 W, Bassa potenza 1-10W
Modulazione FM: 11K0F3E 12.5kHz / 14K0F3E 20kHz / 16K0F3E 25kH
Modulazione digitale 4FSK: 12.5kHz Solo dati: 7K60FXD / 12.5kHz Voce e dati: 7K60FXW
Emissioni condotte/irradiate: -36dBm<1GHz; -30dBm>1GHz
Limiti di modulazione: ±<2.5kHz 12.5kHz; ±4.0kHz 20kHz; ±5.0kHz 25kHz
Rumore e ronzio FM: <40dB 12.5kHz; 43dB 20kHz; 45dB 25kHz
Potenza canale adiacente: <60dB 12.5kHz; 70dB 20/25kHz
Risposta audio: da 1 a -3 dB
Distorsione audio: =3%
Tipo vocoder digitale: AMBE+2™</br<>
tipologia di un allestimento "rilocabile"
